TOPseven Verfahren zur optischen Erfassung von Referenzdaten bei Windenergieanlagen
Zur Berechnung von detaillierten Flugrouten für einen autonomen Drohnenflug zur Inspektion von Windenergieanlagen werden bestimmte Positionsdaten von verschiedenen Bereichen einer Windenergieanlage benötigt. Oft reichen hierfür CAD-Daten nicht aus, da Komponenten wie Rotorblätter permanent, auch bei Nicht-Betrieb, physikalischen Kräften ausgesetzt sind. Aus dem Grund muss ein spezifisches Modell der Anlage erstellt werden.
Oliver Neubauer
Head of Software Development
Inhaltsverzeichnis
Teilen
TOPseven Verfahren zur optischen Erfassung von Referenzdaten bei Windenergieanlagen erhält deutsches Patent
Das TOPseven Verfahren zur optischen Erfassung von Referenzdaten eines Objektes erhält im März 2022 das deutsche Patent (DE 10 2020 210 618).
Zur Berechnung von detaillierten Flugrouten für einen autonomen Drohnenflug zur Inspektion von Windenergieanlagen werden bestimmte Positionsdaten von verschiedenen Bereichen einer Windenergieanlage benötigt. Oft reichen hierfür CAD-Daten nicht aus, da Komponenten wie Rotorblätter permanent, auch bei Nicht-Betrieb, physikalischen Kräften ausgesetzt sind. Aus dem Grund muss ein spezifisches Modell der Anlage erstellt werden.

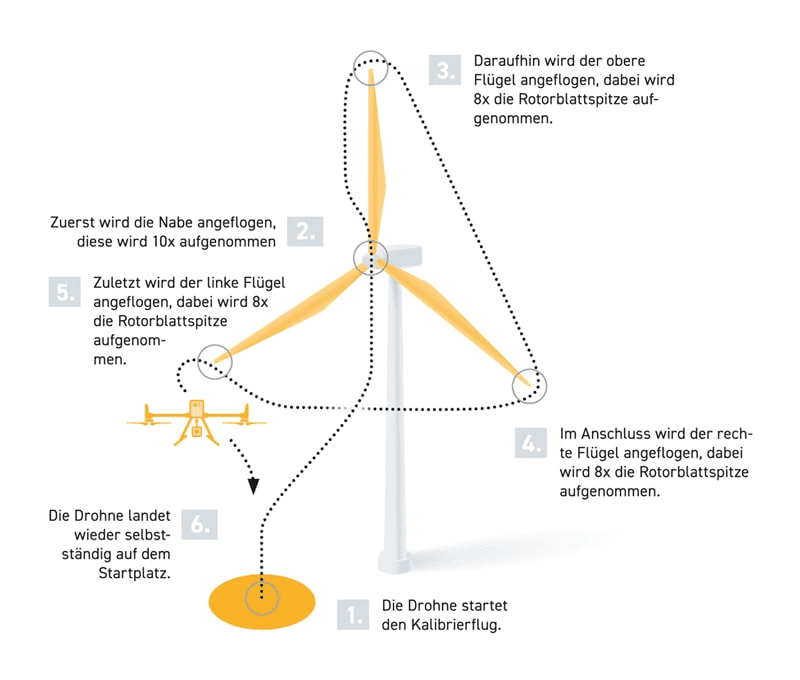

Durch ein von TOPseven entwickeltes optisches Verfahren ist es möglich, dass die wesentlichen Merkmale einer Windenergieanlage durch einen Referenzflug innerhalb weniger Minuten erfasst werden können. Auf Basis dieser Daten kann im Anschluss mit Hilfe von künstlicher Intelligenz automatisch ein spezifisches Modell generiert werden, welches einen autonomen Abflug der Anlage ermöglicht.
Bei dem „Verfahren und System zur Objekterfassung“ werden folgende Referenzierungsdaten ermittelt:
Die exakten GPS-Koordinaten des Turmmittelpunktes
Die Nabenhöhe und der Nabendurchmesser
Die Ausrichtung (Heading/Azimutwinkel)
Der Mittelpunkt und Durchmesser der Rotorblattflansche
Die Länge, Neigung und Stellung der Rotorblätter
Die Rotorblattdicke – und breite
Anhand dieser Daten kann nun eine detaillierte Flugroute für einen autonomen Flug erstellt werden. Dies ist Voraussetzung für einen automatisierten, drohnengestützen Abflug einer Windenergieanlage sowie eines anderen Objektes.
